Elektrizitätslehre

Elektromagnetismus

Aufgabe 2

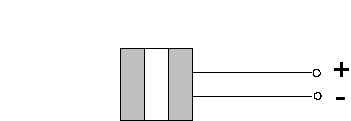

Im unteren Bild siehst Du eine Spule, die an eine Spannungsquelle angeschlossen ist und durch die ein Strom fließt.

1. Übernimm die Skizze und zeichne die Feldlinien des magnetischen Feldes der Spule ein!

2. Markiere in Deiner Skizze die Bereiche, in denen das magnetische Feld der Spule am stärksten ist! Begründe Deine Angaben!

3. Zeichne drei Probekörper in Deine Skizze ein und gib mit Hilfe von Pfeilen an, in welche Richtung sie sich bewegen würden!

4. Wie verändert sich das Magnetfeld, wenn die Spule mit umgekehrter Polarität an die Spannungsquelle angeschlossen wird?

---

Lösung Aufgabe 2

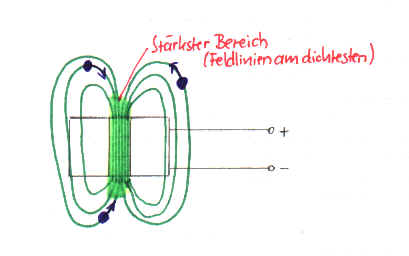

1. Siehe Skizze

2. Siehe Skizze

3. Siehe Skizze

4. Die Polarität des Magnetfeldes wird sich umkehren.
