Aufgabe
- Auf einer CNC Fräsmaschine sollen mittels DIN 66025 die nachfolgende Kontur programmiert werden. Ermitteln sie mathematisch die in der Skizze fehlenden Koordinatenwerte!
- Nutzen sie rechtwinklige Dreiecke zur Ermittlung der fehlenden Konturpunkte!

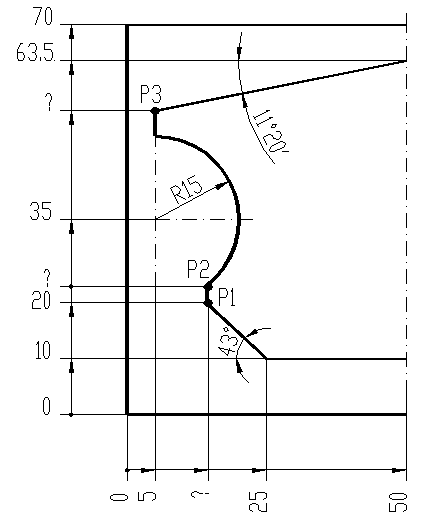

Skizze für Berechnungsübung 1
- Schreiben sie unter Beachtung nachfolgender Hinweise den Teil der NC Programmstruktur nieder, der für die Fertigung der Kontur unter Verwendung der Fräserradiuskorrektur notwendig ist!
- ein geeignetes Werkzeug ist eingewechselt
- das Werkzeug verlangt Rechtslauf und das Werkstück ist im Gleichlauf zu fräsen
- die aktuelle Werkzeugposition ist X+150.0 Y+150.0 Z+100.0
- die Kontur ist auf Z-5.0 zu fräsen
- nach Beendigung ist der Ausgangspunkt anzufahren
